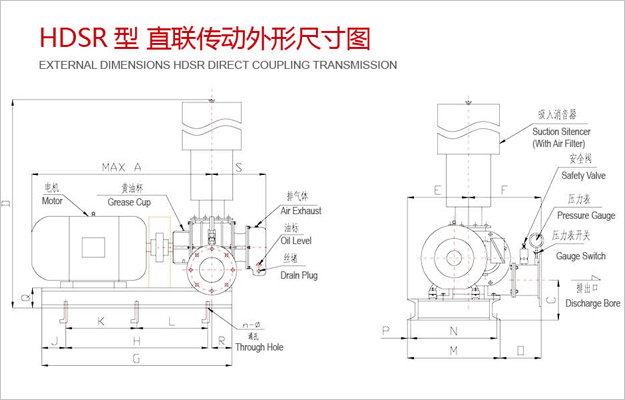

三葉羅茨鼓風機直聯傳動外形結構尺寸圖
| 型號 | 口徑 | A | C | D | E | F | G | H | J | ||
| HDSR-50 | 50A | 580 | 120 | 790 | 180 | 270 | 600 | 420 | 90 | ||
| HDSR-65 | 65A | 620 | 130 | 900 | 180 | 270 | 650 | 440 | 105 | ||
| HDSR-80 | 80A | 695 | 150 | 1170 | 260 | 305 | 700 | 500 | 100 | ||
| HDSR-100 | 100A | 885 | 160 | 1240 | 290 | 310 | 900 | 630 | 135 | ||
| HDSR-125 | 125A | 940 | 190 | 1410 | 290 | 345 | 950 | 710 | 120 | ||
| HDSR-150 | 150A | 1155 | 215 | 1680 | 330 | 390 | 1250 | 950 | 150 | ||
| HDSR-175 | 150A | 1255 | 215 | 1680 | 330 | 390 | 1400 | 1100 | 150 | ||
| HDSR-200 | 200A | 1500 | 280 | 2060 | 435 | 490 | 1600 | 1300 | 150 | ||
| HDSR-250 | 250A | 1960 | 380 | 2660 | 640 | 640 | 1750 | 1350 | 200 | ||
| HDSR-300 | 300A | 2050 | 395 | 2680 | 695 | 695 | 1900 | 1400 | 250 | ||
| HDSR-350A | 350A | 2115 | 395 | 2880 | 695 | 695 | 2050 | 1550 | 250 | ||
| HDSR-350B | 350B | 2165 | 395 | 2880 | 695 | 695 | 2150 | 1650 | 250 | ||
| 型號 | 口徑 | K | L | M | N | 0 | P | Q | R | n—Φ | 重量 |
| HDSR-50 | 50A | — | - | 280 | 250 | 170 | 15 | 80 | 50 | 4—Φ16 | 87 |
| HDSR-65 | 65A | - | — | 280 | 250 | 170 | 15 | 80 | 72 | 4一Φ16 | 100 |
| HDSR-80 | 80A | - | 一 | 370 | 340 | 195 | 15 | 80 | 65 | 4—Φ16 | 160 |
| HDSR-100 | 100A | - | - | 400 | 370 | 200 | 15 | 80 | 105 | 4—Φ16 | 200 |
| HDSR-125 | 125A | - | - | 440 | 410 | 195 | 15 | 100 | 100 | 4—Φ16 | 295 |
| HDSR-150 | 150A | 475 | 475 | 500 | 460 | 220 | 20 | 100 | 170 | 6—Φ18 | 490 |
| HDSR-175 | 150A | 550 | 550 | 500 | 460 | 220 | 20 | 100 | 255 | 6—Φ18 | 850 |
| HDSR-200 | 200A | 650 | 650 | 650 | 610 | 275 | 20 | 140 | 240 | 6—Φ18 | 1175 |
| HDSR-250 | 250A | 675 | 675 | 1050 | 1000 | 280 | 25 | 160 | 205 | 6—Φ18 | 2200 |
| HDSR-300 | 300A | 700 | 700 | 1050 | 1000 | 335 | 25 | 160 | 300 | 6—Φ18 | 2880 |
| HDSR-350A | 350A | 775 | 775 | 1050 | 1000 | 335 | 25 | 160 | 380 | 6—Φ18 | 2430 |
| HDSR-350B | 350B | 825 | 825 | 1050 | 1000 | 335 | 25 | 160 | 430 | 6—Φ18 | 2610 |
